Rumah / Berita / Berita Industri / Apakah Poliamida 6 Kristal atau Amorf? Struktur PA6 Dijelaskan

Apakah Poliamida 6 Kristal atau Amorf? Struktur PA6 Dijelaskan

Poliamida 6 Bersifat Semikristalin — Tidak Sepenuhnya Kristal, Tidak Sepenuhnya Amorf

Poliamida 6 (PA6), dikenal luas sebagai Nilon 6 atau polikaprolaktam, adalah a polimer termoplastik semikristalin . Artinya, ia secara bersamaan mengandung domain kristal – wilayah di mana rantai molekul tersusun dalam pola yang teratur dan berulang – dan domain amorf, di mana pengepakan rantai tetap tidak teratur. Ia tidak sepenuhnya berbentuk kristal seperti kristal garam sederhana atau sepenuhnya amorf seperti kaca biasa.

Struktur mikro dua fase ini adalah alasan mendasar Poliamida 6 melakukan apa yang dilakukannya. Fraksi kristal memberikan kekuatan dan kekakuan, sedangkan fraksi amorf memberikan kontribusi fleksibilitas, ketahanan benturan, dan kemampuan menyerap molekul kecil seperti air. Memahami keseimbangan antara kedua fase ini sangat penting bagi siapa pun yang merancang suku cadang, memilih bahan, atau memproses PA6 dalam konteks industri atau teknik.

Kesalahpahaman yang umum adalah bahwa PA6 bersifat "kristal" atau "amorf" bergantung pada cara pemrosesannya. Pada kenyataannya, proporsi masing-masing fasa berubah seiring dengan kondisi pemrosesan, riwayat termal, dan kadar air — namun kedua fasa tersebut selalu ada sampai tingkat tertentu dalam Poliamida 6 padat. PA6 yang didinginkan dengan pendinginan dapat memiliki indeks kristalinitas serendah beberapa persen, sedangkan bahan yang didinginkan atau dianil secara perlahan dapat mencapai sekitar 35%. Tidak ada satu pun ekstrem yang menghasilkan material yang murni satu fase atau fase lainnya.

Apa Arti Sebenarnya Semikristalin dalam Konteks PA6

Ketika ilmuwan polimer mendeskripsikan suatu material sebagai semikristalin, mereka mengacu pada struktur mikro tertentu pada skala nanometer. Dalam keadaan padat, Poliamida 6 tersusun menjadi tumpukan lamela kristalin — daerah tersusun tipis seperti pelat dengan tebal kira-kira 5 hingga 15 nm — dipisahkan oleh daerah antarlapisan amorf. Tumpukan pipih ini membentuk superstruktur bola yang lebih besar yang disebut sferulit, yang dapat diamati di bawah mikroskop cahaya terpolarisasi dan merupakan karakteristik polimer semikristalin yang mengkristal leleh.

Kekuatan pendorong di balik kristalisasi di PA6 adalah pembentukan ikatan hidrogen antarmolekul antara gugus amino (–CO–NH–) di sepanjang rantai polimer yang berdekatan. Ikatan ini, lebih kuat dari interaksi van der Waals tetapi lebih lemah dari ikatan kovalen, mengunci rantai menjadi susunan paralel dan menciptakan keunggulan energik yang membuat kristalisasi menguntungkan secara termodinamika. Namun, rantai panjang yang terjerat tidak dapat ditata ulang sepenuhnya selama pemadatan. Sebagian besar selalu terjebak dalam konfigurasi yang tidak teratur, membentuk fase amorf.

Perbedaan densitas antara kedua fase mencerminkan perbedaan strukturalnya: fase kristal PA6 memiliki kepadatan sekitar 1,24 g/cm³, sedangkan fase amorf memiliki kepadatan sekitar 1,08 g/cm³ — kesenjangan sekitar 15%. Oleh karena itu, mengukur kepadatan massal sampel PA6 merupakan salah satu metode tidak langsung yang digunakan untuk memperkirakan derajat kristalinitasnya, meskipun teknik yang lebih tepat seperti kalorimetri pemindaian diferensial (DSC) dan hamburan sinar-X sudut lebar (WAXS) merupakan standar dalam praktik laboratorium.

Yang penting, daerah amorf di PA6 tidak semuanya identik. Para peneliti membedakan antara fraksi amorf bergerak (MAF) – rantai yang bebas menjalani gerakan segmental kooperatif di atas suhu transisi gelas – dan fraksi amorf kaku (RAF). RAF terdiri dari segmen rantai yang dibatasi secara geometris oleh kedekatannya dengan permukaan lamela kristal, sehingga memberikan mobilitas terbatas bahkan di atas suhu transisi kaca curah. Kehadiran RAF yang substansial di PA6 berarti bahwa model dua fase sederhana secara signifikan meremehkan kompleksitas struktural material.

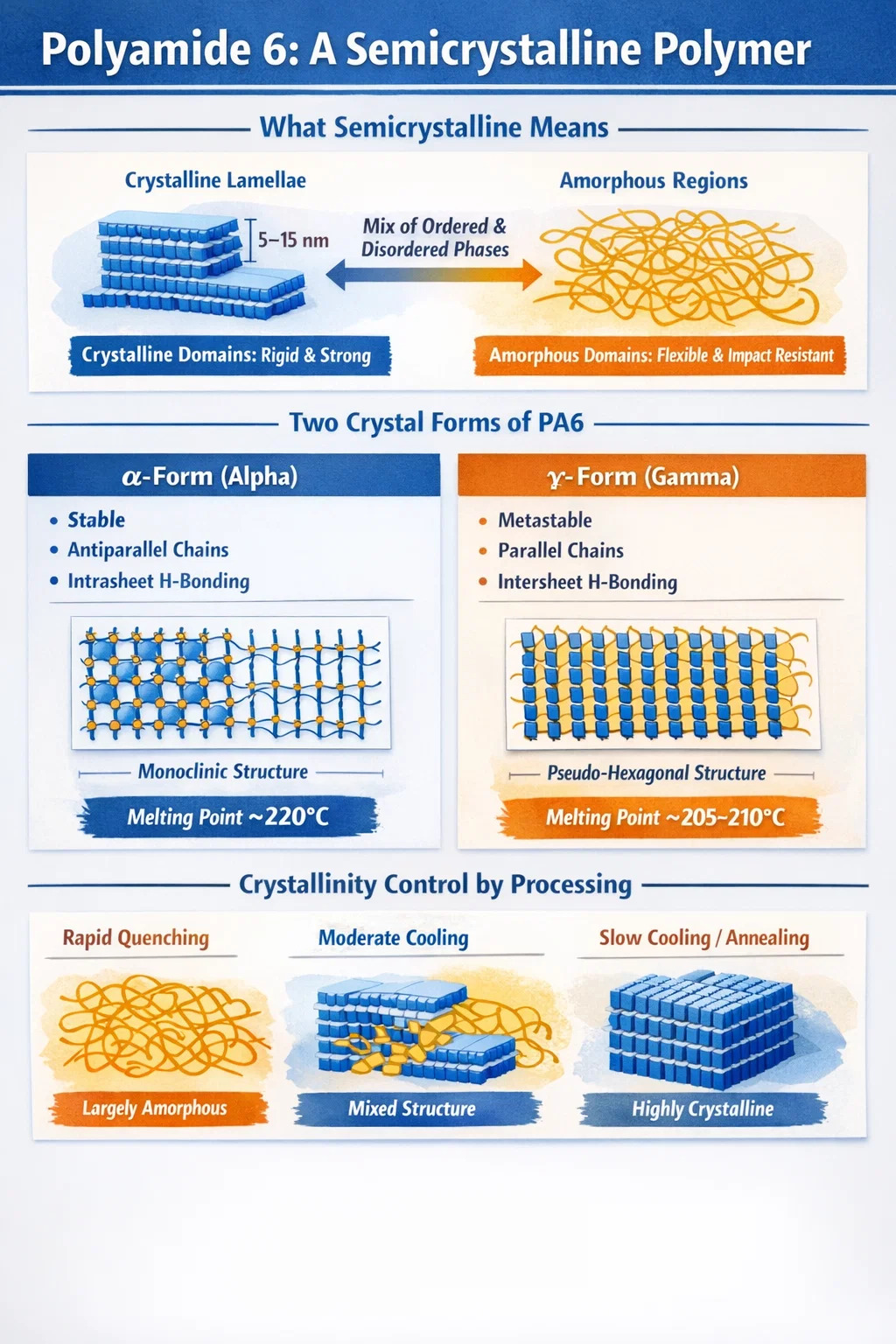

Dua Bentuk Kristal Utama Poliamida 6: Alfa dan Gamma

Poliamida 6 tidak mengkristal menjadi struktur kristal tunggal yang unik. Ia menunjukkan polimorfisme kristal, yang berarti ia dapat membentuk struktur kristal yang berbeda – disebut polimorf – tergantung pada cara pemrosesannya. Dua polimorf utama adalah bentuk alfa (α) dan bentuk gamma (γ), masing-masing dengan susunan atom dan konsekuensi mekanis yang berbeda.

Bentuk Kristal Alfa (α).

Bentuk α adalah polimorf Poliamida 6 yang stabil secara termodinamika. Ia memiliki sel satuan monoklinik dengan rantai polimer yang berdekatan berjalan antiparalel satu sama lain. Ikatan hidrogen dalam bentuk α terjadi terutama di dalam lembaran planar — yang disebut ikatan hidrogen intrasheet — menghasilkan struktur yang terorganisir dengan baik dan memiliki energi yang menguntungkan. Bentuk α meleleh pada suhu sekitar 220°C dan disukai ketika PA6 mengkristal dalam kondisi pendinginan lambat (biasanya pada laju pendinginan di bawah sekitar 8°C per detik) atau setelah anil di atas 150°C. Tingkat tatanan strukturalnya yang lebih tinggi berhubungan dengan modulus Young yang lebih tinggi dibandingkan dengan bentuk γ.

Bentuk Kristal Gamma (γ).

Bentuk γ, terkadang digambarkan sebagai pseudo-heksagonal atau mesofasa, adalah polimorf metastabil yang mendominasi ketika PA6 diproses pada laju pendinginan yang lebih cepat (antara sekitar 8°C/s dan 100°C/s), seperti selama pemintalan leleh menjadi serat atau cetakan injeksi dengan cetakan dingin. Dalam bentuk γ, rantai berjalan paralel dan bukan antiparalel, dan ikatan hidrogen bersifat antar lembar — terjadi antara lembaran ikatan hidrogen yang berdekatan. Bentuk γ terperangkap secara kinetik dan dapat berubah menjadi bentuk α saat dianil atau terkena air panas. Dalam nanokomposit PA6/tanah liat, bentuk γ juga secara konsisten disukai karena pengaruh nukleasi trombosit tanah liat.

Apa Arti Polimorfisme Ini dalam Prakteknya

Bagi para insinyur dan prosesor, polimorfisme kristal di PA6 bukanlah konsep akademis yang abstrak. Bagian cetakan PA6 yang diproduksi dengan cetakan dingin dan waktu siklus cepat akan sebagian besar mengandung kristal berbentuk γ, sedangkan resin yang sama yang dicetak dengan cetakan panas dan pendinginan lambat akan mengandung lebih banyak bentuk α. Sifat mekanik yang dihasilkan — kekakuan, ketahanan lelah, stabilitas dimensi — akan sangat berbeda antara kedua bagian ini meskipun keduanya terbuat dari Poliamida 6 dengan kualitas yang sama. Oleh karena itu, mengontrol laju pendinginan dan suhu cetakan merupakan salah satu alat utama untuk menyempurnakan struktur mikro bagian PA6 yang sudah jadi.

Perbandingan dua polimorf kristal primer Poliamida 6
Properti α-Bentuk γ-Bentuk
Stabilitas termodinamika Stabil Metastabil
Orientasi rantai Antiparalel Paralel
Arah ikatan hidrogen Intralembar antar lembar
Suhu leleh yang khas ~220°C ~205–210°C
Disukai oleh Pendinginan lambat, anil Pendinginan cepat, pemintalan leleh
Modulus Young (relatif) Lebih tinggi Lebih rendah

Kisaran Kristalinitas Khas PA6 dan Mengapa Relatif Rendah

Salah satu aspek struktur mikro Poliamida 6 yang mengejutkan banyak insinyur adalah betapa rendahnya kristalinitasnya dibandingkan dengan polimer yang dapat dikristalkan lebih sederhana seperti polietilen. PA6 yang mengkristal leleh biasanya mencapai a indeks kristalinitas 35% atau lebih rendah , tergantung pada kondisi pemrosesan dan riwayat termal. Ini berarti bahwa bahkan dalam kondisi pendinginan lambat yang paling menguntungkan, sebagian besar volume bahan tetap amorf.

Alasan mengapa kristalinitas sangat rendah ini terletak pada topologi rantai PA6 dalam lelehan yang dipadatkan. Tidak seperti polietilen, yang memiliki rantai yang relatif sederhana dan fleksibel yang mampu melakukan pelipatan masuk kembali yang berdekatan secara efisien, rantai PA6 dicirikan oleh ikatan hidrogen antar rantai yang kuat yang menghambat pergerakan rantai kooperatif yang diperlukan untuk kristalisasi yang efisien. Selain itu, rantai polimer yang panjang dan terjerat tidak dapat dengan cepat mengatur ulang konfigurasi kumparan acaknya dalam lelehan. Model struktural yang diterima secara luas untuk poliamida yang mengkristal leleh menggambarkan rantai tersebut sebagai pembentukan banyak loop masuk kembali yang panjang dan tidak berdekatan bersama dengan rantai pengikat antarkristal yang menghubungkan lamela kristal yang berbeda. Struktur loop yang tidak teratur ini secara alami menghasilkan lapisan amorf yang tebal di antara lamela kristalin — di PA6, lapisan amorf biasanya sekitar dua kali ketebalan lamela kristal itu sendiri.

Sebagai perbandingan, kristalinitas kristal tunggal PA6 yang ditumbuhkan dalam larutan – di mana rantai memiliki lebih banyak waktu dan kebebasan untuk ditata ulang – bisa jauh lebih tinggi, namun hal ini tidak mewakili PA6 komersial dalam skenario pemrosesan praktis apa pun. PA6 cetakan injeksi, ekstrusi, atau pintal serat asli selalu mengandung fraksi amorf yang substansial.

PA6 yang didinginkan dengan pendinginan - misalnya, dengan cepat merendam sampel yang baru saja meleleh ke dalam air es - dapat menghasilkan material dengan kristalinitas yang sangat rendah, mendekati keadaan amorf yang hampir sepenuhnya. PA6 yang telah padam ini kemudian dapat mengalami kristalisasi dingin setelah dipanaskan kembali di atas suhu transisi gelasnya sekitar 50–55°C, berubah dari sebagian besar amorf menjadi semikristalin. Perilaku ini mudah diamati dalam percobaan DSC, di mana eksoterm kristalisasi dingin muncul selama pemindaian pemanasan PA6 yang didinginkan dengan pendinginan.

Bagaimana Kondisi Pengolahan Mengontrol Struktur Kristal Poliamida 6

Karena Poliamida 6 bersifat semikristalin dengan struktur mikro yang sensitif dan bervariasi, kondisi pemrosesannya sangat menentukan sifat bagian akhir. Ini adalah salah satu aspek praktis yang paling penting dalam bekerja dengan PA6 sebagai material teknik.

Tingkat Pendinginan

Laju pendinginan merupakan variabel dominan yang mengontrol derajat kristalinitas dan distribusi polimorf pada PA6 cetakan injeksi dan ekstrusi. Pada laju pendinginan di bawah sekitar 8°C per detik, bentuk α adalah fase kristal yang dominan. Antara sekitar 8°C/s dan 100°C/s, bentuk γ mendominasi. Pada laju pendinginan yang sangat tinggi - seperti yang dicapai dalam pendinginan cepat - kristalisasi sebagian besar ditekan dan PA6 yang sebagian besar amorf diperoleh. Dalam cetakan injeksi praktis, kulit luar dari bagian cetakan (yang paling cepat mendingin di dinding cetakan dingin) biasanya mengandung lebih banyak bahan berbentuk γ atau amorf, sedangkan inti (yang mendingin lebih lambat) mengandung lebih banyak kristal berbentuk α. Hal ini menciptakan gradien morfologi inti kulit di seluruh bagian penampang.

Suhu Cetakan

Suhu cetakan mempunyai dampak langsung pada kristalinitas. Suhu cetakan yang lebih tinggi (untuk PA6, biasanya 60–100°C) memperlambat pendinginan permukaan bagian relatif terhadap intinya, meningkatkan kristalinitas keseluruhan yang lebih besar, dan mendukung pengembangan kristal bentuk α. Suhu cetakan yang lebih rendah mengurangi kristalinitas tetapi dapat menyederhanakan proses pembongkaran. Salah satu konsekuensi praktisnya adalah komponen PA6 dengan kristalinitas lebih tinggi menunjukkan stabilitas dimensi yang lebih baik dalam pengoperasiannya — karena kristalisasi sekunder yang terjadi pasca pencetakan berkurang — namun mungkin memerlukan waktu siklus yang lebih lama untuk memastikan kristalisasi yang memadai sebelum ejeksi.

anil

Annealing bagian Poliamida 6 — menahannya pada suhu tinggi di bawah titik leleh, biasanya 140–180°C — mendorong konversi kristal bentuk γ menjadi bentuk α yang lebih stabil dan meningkatkan derajat kristalinitas keseluruhan melalui kristalisasi sekunder. Annealing juga cenderung mengentalkan lamela kristal yang ada dan mengurangi tekanan internal. Insinyur sering kali melakukan anil pada komponen PA6 yang ditujukan untuk layanan atau aplikasi suhu tinggi yang memerlukan stabilitas dimensi dari waktu ke waktu.

Kadar Air Selama Pemrosesan

Air memainkan peran ganda dalam pemrosesan PA6. Selama pemrosesan lelehan, kelembapan bertindak sebagai bahan pemlastis yang mengurangi viskositas lelehan dan — pada tingkat tinggi — dapat menyebabkan degradasi hidrolitik pada panjang rantai. Dalam keadaan padat, air yang diserap mengganggu ikatan hidrogen antar rantai dalam fase amorf, membuat daerah tersebut menjadi plastis, mengurangi kekuatan tarik dan kekakuan, dan menurunkan suhu transisi gelas efektif. Fase kristal pada dasarnya kedap terhadap air - penyerapan air terjadi seluruhnya melalui daerah amorf pada struktur PA6. Inilah sebabnya mengapa kadar PA6 yang lebih kristalin menyerap lebih sedikit air dan menunjukkan stabilitas dimensi yang lebih baik dalam kondisi lembab dibandingkan kadar kristalin yang lebih sedikit.

Sifat Termal Utama Terkait dengan Sifat Semikristalin PA6

Struktur mikro semikristalin Poliamida 6 secara langsung bertanggung jawab atas beberapa karakteristik termal terpentingnya, yang membedakannya secara tajam dari polimer amorf penuh dan bahan kristal murni.

  • Titik lebur: Karena PA6 memiliki domain kristalin, ia memiliki titik leleh sebenarnya — sekitar 220°C untuk bentuk α. Polimer yang sepenuhnya amorf tidak meleleh; mereka hanya melunak secara progresif. Transisi peleburan PA6 yang tajam merupakan ciri khas bahan semikristalin dan itulah sebabnya PA6 dapat diproses dengan peleburan pada suhu yang ditentukan dengan baik.
  • Suhu transisi gelas (Tg): Fase amorf PA6 mengalami transisi gelas pada suhu sekitar 50–55°C dalam keadaan kering. Di bawah suhu ini, rantai amorf membeku dalam keadaan seperti kaca; di atasnya menjadi kenyal. Tg turun secara signifikan dengan adanya kelembapan yang diserap — turun hingga sekitar 0°C atau lebih rendah pada saturasi penuh — karena air membuat domain amorf menjadi plastis.
  • Suhu defleksi panas (HDT): PA6 mempertahankan kekakuan yang signifikan hingga mendekati titik lelehnya karena fase kristal bertindak sebagai jaringan ikatan silang fisik di atas Tg. Hal ini berbeda dengan polimer amorf penuh, yang kehilangan kekakuannya dengan cepat di atas Tgnya. HDT PA6 tanpa perkuatan dalam kondisi pengujian standar biasanya berkisar antara 55–65°C; dengan penguatan serat kaca, suhunya akan naik hingga 200°C atau lebih.
  • Transisi brill: PA6 juga mengalami transisi keadaan padat yang disebut transisi Brill pada suhu sekitar 160°C dalam material bebas. Di atas suhu ini, kristal monoklinik bentuk α bertransisi menuju fase simetri yang lebih tinggi dengan ikatan hidrogen yang lebih tidak teratur. Transisi ini mempunyai implikasi terhadap jendela pemrosesan dan perilaku termal PA6 pada suhu layanan yang tinggi.

Bagaimana Struktur Semikristalin Menentukan Kinerja Mekanik PA6

Perilaku mekanis Poliamida 6 merupakan konsekuensi langsung dari struktur mikro semikristalin dua fase. Memahami hubungan ini membantu menjelaskan kekuatan dan keterbatasannya dalam aplikasi teknik.

Lamela kristalin berfungsi sebagai pengikat silang fisik atau domain penguat yang memberikan kekakuan dan kekuatan. Rantai amorf di antara dan di sekitar lamela, khususnya rantai pengikat antarkristal yang membentang di antara lamela yang berdekatan, membawa tegangan selama deformasi dan berkontribusi terhadap ketangguhan dan keuletan. Arsitektur ini bertanggung jawab atas karakteristik perilaku hasil ganda yang diamati dalam pengujian tarik PA6 pada suhu kamar: hasil awal pada regangan rendah (kira-kira 5-10%) terkait dengan deformasi domain amorf, diikuti oleh hasil kedua pada regangan lebih tinggi terkait dengan gangguan pada lamela kristal itu sendiri.

Kristalinitas yang lebih tinggi pada PA6 umumnya berkorelasi dengan kekakuan yang lebih tinggi, kekuatan tarik yang lebih tinggi, dan ketahanan mulur yang lebih baik, namun dengan mengorbankan ketahanan benturan dan perpanjangan putus yang lebih rendah. PA6 dengan kristalinitas lebih rendah — misalnya, PA6 yang diproduksi dengan pendinginan cepat — cenderung lebih keras dan lebih ulet. Pertukaran ini merupakan fitur klasik dari polimer semikristalin dan memberikan keleluasaan bagi peracik dan pemroses PA6 untuk menyesuaikan sifat untuk aplikasi spesifik dengan menyesuaikan kristalinitas melalui kondisi pemrosesan atau zat nukleasi.

Dibandingkan dengan kerabat dekatnya PA66 (Nylon 6,6), PA6 memiliki kristal yang sedikit lebih sedikit pada kondisi pemrosesan yang setara. Hal ini memberikan PA6 titik leleh yang lebih rendah (~220°C vs ~260°C untuk PA66), kemampuan proses yang lebih baik pada suhu yang lebih rendah, dan kinerja benturan yang sedikit lebih baik, sedangkan PA66 menawarkan ketahanan panas dan kekakuan yang sedikit lebih baik pada suhu tinggi. Keduanya semikristalin — perbedaannya terletak pada derajat kristalinitas dan kesempurnaan kristal, bukan pada sifat dasar kristalin/amorf bahannya.

Poliamida 6 vs. Poliamida Amorf: Perbedaan yang Jelas

Penting untuk membedakan secara eksplisit antara Poliamida 6 dan kelas bahan yang dikenal sebagai poliamida amorf, karena keduanya termasuk dalam keluarga poliamida tetapi memiliki struktur dan sifat yang berbeda secara mendasar.

PA6, seperti dibahas di seluruh artikel ini, adalah poliamida semikristalin. Sebaliknya, poliamida amorf — seperti kopolimer PA 6I/6T (kopolimer heksametilenadiamin dengan asam isoftalat dan tereftalat) — direkayasa untuk mencegah kristalisasi seluruhnya dengan menggabungkan struktur molekul tidak beraturan, biasanya melalui kopolimerisasi dengan monomer dengan geometri berbeda. Unit isophthalic di PA 6I/6T, misalnya, menimbulkan kekusutan pada rantai yang mencegah pengepakan teratur dan menekan tatanan kristal apa pun, sehingga menghasilkan bahan amorf sepenuhnya.

Konsekuensi praktis dari perbedaan ini sangatlah signifikan. Poliamida amorf bersifat transparan (karena tidak ada domain kristal untuk menyebarkan cahaya), memiliki penyusutan cetakan yang rendah, dan stabilitas dimensi yang sangat baik. Namun, bahan tersebut tidak memiliki kekakuan suhu tinggi yang diberikan oleh kristalinitas pada PA6, dan suhu layanannya dibatasi oleh suhu transisi gelasnya, bukan titik lelehnya. PA6, dengan struktur semikristalinnya, bersifat buram atau tembus cahaya, menunjukkan penyusutan cetakan yang lebih tinggi, dan memiliki titik leleh yang berbeda — namun tetap mempertahankan kekakuan dan kekuatan jauh di atas Tg karena fase kristalnya.

Perbedaan ini penting ketika memilih bahan. Untuk aplikasi yang memerlukan kejernihan optik, toleransi dimensi yang ketat, dan ketahanan kimia yang luas dalam lingkungan suhu sedang, poliamida amorf mungkin lebih disukai. Untuk aplikasi teknik struktural yang memerlukan kekakuan tinggi, ketahanan aus, dan kinerja mendekati 200°C, PA6 semikristalin adalah pilihan yang lebih tepat.

Metode yang Digunakan untuk Mengukur Kristalinitas di PA6

Karena derajat kristalinitas dalam Poliamida 6 bervariasi menurut riwayat pemrosesan dan secara langsung mempengaruhi sifat, mengukurnya secara akurat sangatlah penting. Beberapa teknik analisis secara rutin digunakan untuk tujuan ini.

  • Kalorimetri Pemindaian Diferensial (DSC): Metode yang paling umum. Panas peleburan yang diukur selama peleburan sampel PA6 dibandingkan dengan panas peleburan teoritis 100% kristal PA6 (kira-kira 241 J/g untuk bentuk α). Rasio tersebut memberikan indeks kristalinitas. Komplikasi muncul karena PA6 dapat mengalami kristalisasi dingin atau transisi polimorfik selama pemindaian pemanasan DSC, sehingga memerlukan analisis yang cermat.
  • Hamburan Sinar-X Sudut Lebar (WAXS): Memberikan informasi struktural langsung tentang fase kristal yang ada. Puncak difraksi yang tajam berhubungan dengan pantulan kristal; lingkaran cahaya yang luas sesuai dengan kontribusi amorf. Mengintegrasikan intensitas relatif memungkinkan penghitungan indeks kristalinitas dan identifikasi kandungan fase α vs.
  • Pengukuran kepadatan: Karena PA6 kristal dan amorf memiliki kepadatan yang berbeda secara signifikan (1,24 g/cm³ vs. 1,08 g/cm³), mengukur kepadatan sampel dan menerapkan aturan pencampuran dua fase akan memberikan perkiraan kristalinitas. Ini sederhana namun kurang akurat dibandingkan DSC atau WAXS.
  • Spektroskopi FTIR: Pita serapan inframerah yang terkait dengan fase kristal tertentu memungkinkan analisis semikuantitatif. Untuk PA6, pita serapan karakteristik pada 974 cm⁻¹, 1030 cm⁻¹, dan 1073 cm⁻¹ digunakan untuk membedakan dan mengukur kandungan fase kristal α dan γ.

Setiap teknik memiliki kekuatan, keterbatasan, dan asumsinya sendiri. Untuk pengendalian kualitas rutin, DSC paling banyak digunakan karena kecepatan dan aksesibilitasnya. Untuk karakterisasi struktural yang terperinci — terutama ketika proporsi relatif fase α dan γ penting — WAXS yang dikombinasikan dengan DSC memberikan gambaran paling lengkap.

Implikasi Praktis untuk Desain, Pemrosesan, dan Pemilihan Material

Bagi para insinyur dan penyeleksi material, pemahaman bahwa Poliamida 6 bersifat semikristalin — alih-alih sekadar memberi label "kristal" atau "amorf" - memiliki konsekuensi langsung dan nyata mengenai bagaimana komponen harus dirancang, diproses, dan digunakan.

Pertama, bagian PA6 terus mengkristal secara perlahan setelah keluar dari cetakan. Kristalisasi pasca cetakan ini menyebabkan perubahan dimensi — biasanya penyusutan — yang dapat memengaruhi kesesuaian dan fungsi bagian. Komponen PA6 berpresisi tinggi sering kali memerlukan protokol anil atau pengkondisian terkontrol untuk menyelesaikan kristalisasi dalam lingkungan terkendali sebelum dirakit. Tanpa langkah ini, penyimpangan dimensi dalam pelayanan dapat terjadi, khususnya dalam beberapa ratus jam pertama penggunaan pada suhu tinggi.

Kedua, pengondisian kelembapan komponen PA6 adalah praktik standar sebelum pengujian sifat mekanik dan sebelum digunakan dalam banyak aplikasi. PA6 kering yang baru dicetak memiliki sifat yang sangat berbeda dari PA6 yang dikondisikan lembab karena air yang diserap membuat fase amorf menjadi plastis. Lembar data properti yang dipublikasikan untuk nilai PA6 biasanya melaporkan nilai untuk kondisi kering saat dicetak (DAM) dan kondisi lembab (biasanya pengkondisian kelembaban relatif 50%) — dan perbedaannya bisa sangat besar. Kekuatan impak dan perpanjangan putus meningkat seiring dengan penyerapan air, sedangkan kekuatan tarik, kekakuan, dan kekerasan menurun.

Ketiga, penguatan serat kaca mengubah perilaku kristalisasi PA6. Serat kaca bertindak sebagai situs nukleasi heterogen yang mempercepat kristalisasi dan menggeser suhu kristalisasi ke nilai yang lebih tinggi. Matriks PA6 yang dihasilkan dalam komposit berisi kaca cenderung memiliki kristal yang lebih tinggi dan struktur yang lebih halus dibandingkan PA6 rapi dalam kondisi pendinginan yang setara, sehingga berkontribusi pada peningkatan kekakuan dan stabilitas dimensi Poliamida 6 grade yang diperkuat kaca.

Keempat, pilihan antara PA6 dan PA66 untuk aplikasi tertentu sering kali disebabkan oleh perbedaan halus dalam struktur semikristalinnya. PA66, dengan struktur rantai yang lebih simetris dan kecenderungan mengkristal yang lebih kuat, mencapai kristalinitas yang sedikit lebih tinggi dan memiliki titik leleh sekitar 40°C lebih tinggi dari PA6. Hal ini membuat PA66 lebih cocok untuk aplikasi pada suhu mendekati 200°C ke atas. Temperatur pemrosesan PA6 yang lebih rendah, penyelesaian permukaan yang lebih baik, dan kemudahan pemrosesan yang lebih baik (sebagian karena laju kristalisasi dan penyusutan yang lebih rendah) menjadikannya lebih disukai untuk banyak aplikasi cetakan injeksi presisi dan untuk produksi serat.
