Apa Kepanjangan dari PA6? Poliamida 6 Dijelaskan

Apa Kepanjangan dari PA6?

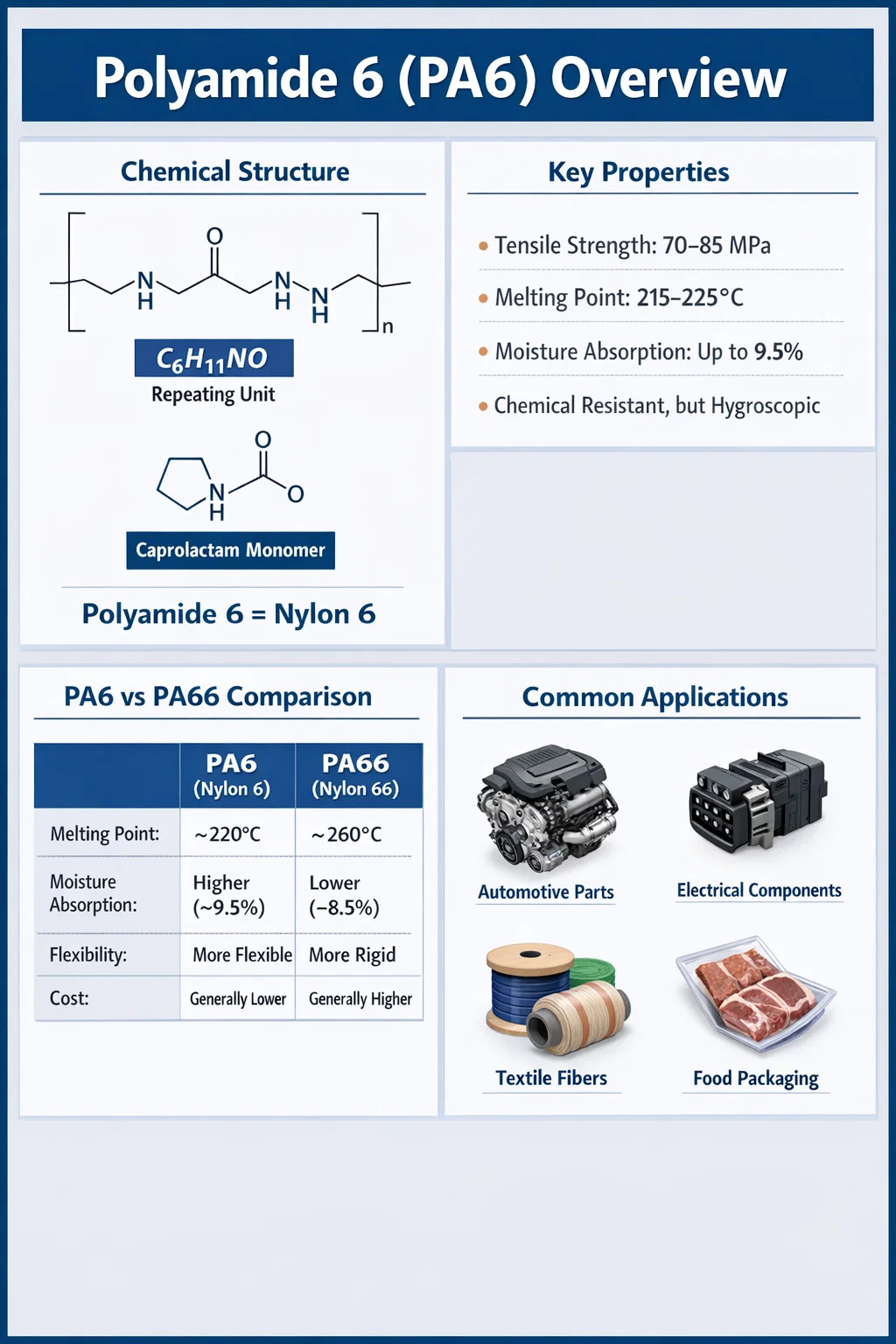

PA6 singkatan dari Poliamida 6 , polimer termoplastik semi-kristal yang dihasilkan oleh polimerisasi pembukaan cincin kaprolaktam. Ini termasuk dalam keluarga nilon yang lebih luas dan merupakan salah satu plastik rekayasa yang paling banyak digunakan di dunia. Angka "6" mengacu pada enam atom karbon dalam unit monomer berulang yang berasal dari kaprolaktam (C₆H₁₁NO). PA6 juga biasa disebut sebagai Nylon 6, dan kedua istilah tersebut menggambarkan bahan dasar yang sama.

Dalam konteks industri dan teknis, PA6 dan Poliamida 6 digunakan secara bergantian. Anda akan menemukannya diberi label PA6 dalam lembar data teknik, sebagai Nylon 6 dalam daftar produk komersial, dan terkadang sebagai polikaprolaktam dalam literatur ilmiah. Terlepas dari labelnya, semua nama ini mengacu pada struktur tulang punggung polimer yang sama yang ditentukan oleh pengulangan ikatan amino (-CO-NH-) di sepanjang rantai polimer.

Secara global, Poliamida 6 adalah salah satu termoplastik rekayasa yang paling banyak dikonsumsi. Volume produksi tahunan melebihi 4 juta metrik ton , dan bahan tersebut merupakan bagian integral dari industri mulai dari otomotif dan elektronik hingga tekstil dan kemasan makanan. Memahami kepanjangan PA6 hanyalah titik awal — sifat kimia, karakteristik kinerja, dan perilaku pemrosesannya menentukan mengapa PA6 menjadi begitu dominan secara komersial.

Kimia Dibalik Poliamida 6

Poliamida 6 disintesis melalui polimerisasi pembukaan cincin hidrolitik ε-kaprolaktam, suatu Amida siklik. Proses ini secara mendasar berbeda dari Poliamida 66 (PA66), yang dibuat melalui polimerisasi kondensasi dua monomer terpisah — heksametilenadiamina dan asam adipat. Asal monomer tunggal PA6 memberikan struktur rantai yang lebih seragam dan sedikit lebih fleksibel dibandingkan dengan PA66.

Gugus Amida (-CONH-) yang berulang di sepanjang tulang punggung PA6 bertanggung jawab atas banyak karakteristik utamanya, termasuk:

• Ikatan hidrogen antarmolekul yang kuat, yang berkontribusi terhadap kekakuan mekanis dan titik leleh yang tinggi
• Afinitas terhadap molekul air, menyebabkan penyerapan air (higroskopisitas) yang mempengaruhi stabilitas dimensi
• Ketahanan kimia terhadap minyak, gemuk, bahan bakar, dan sebagian besar pelarut organik
• Kerentanan terhadap asam dan basa kuat, yang dapat menghidrolisis ikatan Amida

Derajat kristalinitas dalam Poliamida 6 biasanya berkisar dari 35% hingga 45% , tergantung pada kondisi pemrosesan. Kristalinitas yang lebih tinggi berkorelasi dengan kekakuan, kekuatan, dan ketahanan kimia yang lebih besar, sedangkan kristalinitas yang lebih rendah meningkatkan ketangguhan dan fleksibilitas benturan. Keseimbangan ini dapat disesuaikan melalui agen nukleasi, laju pendinginan, dan protokol anil selama produksi.

Berat molekul kadar PA6 komersial sangat bervariasi. Nilai cetakan injeksi standar biasanya memiliki jumlah berat molekul rata-rata (Mn) dalam kisaran 15.000 hingga 40.000 g/mol , sedangkan varian tingkat serat dan tingkat film dapat mencapai berat molekul yang lebih tinggi untuk memenuhi tuntutan tarik dan pemanjangan tertentu.

Sifat Fisik dan Mekanik Utama PA6

Profil kinerja Poliamida 6 menjadikannya salah satu termoplastik rekayasa paling serbaguna yang tersedia. Tabel berikut merangkum sifat-sifat khas PA6 kelas standar yang tidak terisi dalam kondisi cetakan kering (DAM):

Salah satu properti yang memerlukan perhatian cermat adalah penyerapan air. PA6 menyerap kelembapan dari lingkungan, dan pada kejenuhan (kadar air kesetimbangan, atau EMC), sifat-sifatnya berubah secara signifikan. Kekuatan tarik bisa turun 20–30% , sementara ketahanan benturan dan perpanjangan putus meningkat. Ini berarti bahwa komponen PA6 yang diuji dalam keadaan terkondisi (basah) berperilaku sangat berbeda dari komponen yang sama yang diuji segera setelah pencetakan (kering). Insinyur harus memperhitungkan hal ini ketika merancang aplikasi struktural.

Perilaku Termal

Poliamida 6 memiliki titik leleh sekitar 220°C, yang menempatkannya dalam kisaran plastik rekayasa suhu sedang. Temperatur defleksi panas (HDT) di bawah beban 1,8 MPa adalah sekitar 55–65°C untuk grade yang tidak diisi, namun suhu ini meningkat secara dramatis dengan penguatan serat kaca — PA6 yang diisi kaca 30% dapat mencapai HDT sebesar 200°C atau lebih tinggi . Hal ini menjadikan PA6 yang diperkuat cocok untuk aplikasi otomotif di bawah kap di mana paparan panas merupakan kejadian sehari-hari.

PA6 vs PA66: Perbedaannya dan Kapan Memilih Masing-Masing

Poliamida 6 dan Poliamida 66 adalah dua jenis nilon yang paling penting secara komersial, dan keduanya sering dibandingkan. Meskipun keduanya berasal dari keluarga kimia yang serupa, perbedaannya penting dalam penerapan nyata.

Untuk sebagian besar aplikasi tujuan umum — barang konsumen, rumah non-struktural, serat tekstil — PA6 adalah pilihan yang lebih disukai karena biayanya yang lebih rendah, aliran yang lebih baik selama pencetakan injeksi, dan estetika permukaan yang unggul. Untuk aplikasi otomotif atau industri yang menuntut paparan suhu di atas 150°C secara terus-menerus, PA66 memiliki keunggulan. Namun, dengan paket stabilizer dan penguat kaca, PA6 dapat direkayasa untuk menutup sebagian besar kesenjangan kinerja ini.

Nilai Umum dan Formulasi Poliamida 6

PA6 mentah yang tidak terisi hanyalah garis dasar. Lanskap komersial mencakup lusinan tingkatan modifikasi yang dirancang untuk target kinerja tertentu. Kategori utamanya adalah:

PA6 yang Diperkuat Serat Kaca

Menambahkan serat kaca pada pembebanan 15%, 30%, atau 50% berat mengubah PA6 menjadi material struktural. Kelas PA6 yang diisi kaca 30% biasanya menghasilkan kekuatan tarik sebesar 160–180 MPa dan modulus lentur 8.000–10.000 MPa — kira-kira tiga hingga empat kali kekakuan resin dasar yang tidak terisi. Varian yang diperkuat ini merupakan pilihan standar untuk braket struktural, penutup mesin, rumah kelistrikan, dan klip penahan beban pada rakitan otomotif.

PA6 Tahan Api

Untuk aplikasi kelistrikan dan elektronik, kualitas tahan api (FR) dari Poliamida 6 menggabungkan aditif bebas halogen atau halogenasi untuk mencapai peringkat UL 94 V-0 pada ketebalan dinding tertentu, sering kali setipis 0,4 mm. Nilai ini sangat penting untuk rumah pemutus sirkuit, basis relai, badan konektor, dan komponen lain yang risiko penyalaannya harus diminimalkan sesuai dengan standar IEC 60695 dan UL.

PA6 yang Dimodifikasi Dampak

Penguatan karet melalui pengubah elastomer seperti EPDM atau poliolefin cangkok anhidrida maleat secara substansial meningkatkan ketahanan benturan pada suhu rendah. Nilai PA6 yang sangat tangguh dapat mencapai nilai dampak berlekuk Charpy 50–80 kJ/m² dibandingkan dengan nilai standar 5–8 kJ/m². Formulasi ini digunakan pada perlengkapan olahraga, rumah perkakas, dan komponen bumper otomotif.

PA6 yang Stabil dengan Panas

PA6 standar mengalami degradasi oksidatif termal di atas 100°C dalam skenario paparan jangka panjang. Nilai yang distabilkan dengan panas menggabungkan sistem penstabil amina berbasis tembaga atau penghambatan untuk memperpanjang masa pakai berkelanjutan pada suhu 120–130°C. Hal ini berlaku untuk manifold pemasukan udara, komponen sistem pendingin, dan komponen lain di dekat subsistem otomotif penghasil panas.

Kelas Berisi Mineral dan Serat Karbon

Pengisi mineral seperti bedak atau wollastonit ditambahkan untuk meningkatkan stabilitas dimensi, kekakuan, dan kekerasan permukaan dengan biaya lebih rendah dibandingkan dengan serat kaca. PA6 yang diperkuat serat karbon memberikan kekakuan spesifik yang luar biasa dan semakin spesifik dalam aplikasi struktural ringan di ruang angkasa dan peralatan olahraga berperforma tinggi, meskipun biaya materialnya jauh lebih tinggi.

Bagaimana PA6 Diproses: Metode Pembuatan

Poliamida 6 kompatibel dengan berbagai metode pemrosesan polimer, yang memberikan kontribusi signifikan terhadap keserbagunaan komersialnya. Pilihan metode pemrosesan bergantung pada geometri produk yang diinginkan dan persyaratan penggunaan akhir.

Cetakan Injeksi

Cetakan injeksi adalah metode pemrosesan PA6 yang dominan dalam aplikasi teknik. Suhu lelehan tipikal berkisar dari 240°C hingga 280°C , dengan suhu cetakan 60–100°C digunakan untuk mengontrol kristalinitas dan penyelesaian permukaan. Pra-pengeringan sangat penting: pelet PA6 harus dikeringkan hingga kadar air di bawah 0,2% sebelum diproses untuk mencegah degradasi hidrolitik selama pencetakan, yang menyebabkan hilangnya berat molekul, cacat permukaan (melebar, tergores), dan berkurangnya sifat mekanik. Mengeringkan pada suhu 80°C selama 4–6 jam dalam pengering dehumidifying adalah praktik standar.

Ekstrusi

PA6 banyak diekstrusi menjadi profil, tabung, batang, film, dan lembaran. PA6 tingkat film banyak digunakan dalam kemasan makanan sebagai lapisan penghalang, karena sifat penghalang oksigen dan aromanya yang sangat baik. Film multilapis yang diekstrusi bersama yang menggabungkan PA6 dengan lapisan polietilen atau polipropilen menghasilkan solusi pengemasan yang menyeimbangkan fleksibilitas, kinerja penghalang, dan kemampuan penyegelan panas. Film PA6 mencapai tingkat transmisi oksigen di bawah 30 cc·mil/100 in²·hari dalam kondisi kering.

Pemintalan Leleh untuk Produksi Serat

Industri tekstil mengandalkan serat PA6 yang dipintal leleh (serat Nilon 6) untuk kaus kaki, pakaian olahraga, pakaian renang, karpet, dan kain industri. Proses pemintalan lelehan melibatkan ekstrusi PA6 cair melalui pemintal, diikuti dengan menggambar dan membuat tekstur untuk mencapai nilai keuletan dan perpanjangan target. Benang filamen PA6 komersial biasanya menunjukkan keuletan dalam kisaran 4–7 g/penyangkal , menjadikannya tahan lama, tahan abrasi, dan tangguh di bawah tekanan mekanis yang berulang.

Cetakan Tiup dan Cetakan Rotasi

Nilai cetakan tiup khusus PA6 digunakan untuk memproduksi saluran bahan bakar, reservoir cairan, dan komponen otomotif berongga yang memerlukan kombinasi ketahanan kimia dan integritas mekanis. Pencetakan rotasi dengan bubuk PA6 diterapkan dalam wadah industri dan wadah khusus, meskipun hal ini kurang umum dibandingkan dengan kualitas polietilen.

Penerapan Utama PA6 di Seluruh Industri

Kisaran aplikasi Poliamida 6 sangat luas. Di bawah ini adalah industri primer dan aplikasi penggunaan akhir spesifik di mana PA6 adalah bahan standar atau pilihan.

Industri Otomotif

Sektor otomotif adalah konsumen terbesar PA6 tingkat teknik, dengan jumlah sekitar 10%. 35–40% dari total konsumsi plastik rekayasa PA6. Komponen otomotif utama yang terbuat dari PA6 yang diperkuat kaca atau distabilkan panas meliputi:

• Manifold dan resonator pemasukan udara
• Penutup mesin dan wadah oli (pada platform tertentu)
• Rumah sistem pendingin dan badan termostat
• Braket pedal dan pemandu kabel
• Konektor saluran bahan bakar dan saluran cairan
• Klip struktural, selongsong pengikat, dan mekanisme pegangan pintu

Transisi industri otomotif menuju desain kendaraan ringan (untuk meningkatkan efisiensi bahan bakar dan mengurangi emisi CO₂) terus mendorong substitusi komponen logam dengan PA6 yang diperkuat kaca — sebuah tren yang biasa digambarkan sebagai "penggantian logam". Kendaraan modern pada umumnya berisi antara 15 dan 25kg dari bahan poliamida, dengan PA6 dan PA66 mewakili saham mayoritas.

Aplikasi Listrik dan Elektronik (E&E).

PA6 kelas FR dan tujuan umum banyak digunakan dalam komponen listrik karena kombinasi kekuatan mekanik, stabilitas dimensi, dan sifat insulasi listrik. Resistivitas permukaan PA6 melebihi 10¹³Ω , dan kekuatan dielektriknya biasanya 14–16 kV/mm, sehingga cocok untuk rumah konektor, penutup relai, alas pemutus arus, blok terminal, dan inti gelendong motor.

Aplikasi Tekstil dan Serat

Berdasarkan volume, serat sebenarnya merupakan aplikasi Poliamida 6 terbesar secara global, dengan konsumsi sekitar 60–65% dari total produksi PA6. Serat nilon 6 muncul di kaus kaki, pakaian dalam, pakaian aktif, kain pelapis, dan karpet. Ketahanan abrasi yang luar biasa dan pemulihan elastis serat PA6 membuatnya sangat dihargai pada serat permukaan karpet, karena ia bersaing dengan PA66 dan poliester.

Kemasan Makanan

Film PA6 adalah bahan utama dalam kemasan makanan fleksibel, khususnya untuk daging, keju, dan makanan olahan yang dikemas secara vakum. Sifat penghalangnya yang lebih unggul dibandingkan poliolefin mencegah masuknya oksigen yang menyebabkan pembusukan oksidatif, sehingga memperpanjang umur simpan secara signifikan. Film kemasan berbasis PA6 juga menunjukkan ketahanan tusukan yang sangat baik dan tahan terhadap proses pasteurisasi dan retort pada suhu hingga 121°C.

Barang Industri dan Konsumen

PA6 digunakan secara luas pada rumah perkakas listrik, peralatan olahraga (binding ski, perangkat keras pendakian, komponen sepeda), komponen konveyor industri, roda gigi dan bushing, pengikat zip dan sistem manajemen kabel, serta perlengkapan pneumatik. Kombinasi antara ketangguhan, ketahanan aus, dan kemampuan mesin menjadikannya pilihan praktis untuk suku cadang produksi massal cetakan injeksi dan stok setengah jadi yang dikerjakan dengan mesin.

Memahami Sensitivitas Kelembaban Poliamida 6

Manajemen kelembapan adalah salah satu aspek praktis yang paling penting dalam bekerja dengan PA6, dan hal ini memengaruhi kinerja pemrosesan dan penggunaan akhir. PA6 bersifat higroskopis - ia menyerap air dari lingkungan sekitar hingga mencapai keseimbangan dengan kelembapan relatif di sekitarnya.

Pada kelembapan relatif 50% dan 23°C (keadaan terkondisi khas per ISO 1110), PA6 menyerap sekitar kelembaban 2,5–3,0% menurut beratnya . Pada saturasi penuh (direndam dalam air), kadarnya meningkat menjadi sekitar 9–10%. Tingkat kelembapan ini secara langsung mempengaruhi:

• Stabilitas dimensi: PA6 menunjukkan perubahan dimensi (pembengkakan) seiring dengan meningkatnya kadar air, dengan ekspansi linier sekitar 0,7–1,0% per persen kelembaban yang diserap. Untuk komponen yang presisi, hal ini harus diperhitungkan dalam toleransi.
• Kekuatan tarik dan modulus: Keduanya berkurang seiring dengan penyerapan air, karena air bertindak sebagai bahan pelunak (plasticizer) dengan mengganggu ikatan hidrogen antarmolekul.
• Resistensi dampak: Meningkat dengan meningkatnya kadar air, karena peningkatan keuletan. PA6 yang dikondisikan secara signifikan lebih tangguh daripada DAM PA6 dalam pengujian dampak suhu rendah.
• Kualitas pemrosesan: Pelet basah yang diproses tanpa pengeringan yang memadai menghasilkan komponen dengan cacat permukaan, rongga, berat molekul berkurang, dan sifat mekanik terganggu.

Insinyur yang menentukan PA6 untuk aplikasi struktural harus selalu mengacu pada data mekanis yang terkondisi (pada kadar air layanan yang diharapkan) daripada nilai kering saat dicetak untuk menghindari perkiraan kinerja dalam layanan yang berlebihan.

Keberlanjutan dan Daur Ulang PA6

Keberlanjutan adalah dimensi yang semakin penting dalam pemilihan material, dan Poliamida 6 memiliki profil akhir masa pakai yang lebih baik dibandingkan banyak plastik rekayasa lainnya. PA6 dapat didaur ulang secara mekanis — dicairkan kembali dan diproses ulang menjadi bagian-bagian baru — dengan sedikit penurunan berat molekul dan sifat, terutama setelah beberapa siklus pemrosesan. Sampah industri dan PA6 pasca-konsumen dari serat karpet, jaring ikan, dan limbah tekstil dikumpulkan dan didaur ulang dalam skala besar di beberapa program di seluruh dunia.

Daur ulang bahan kimia sangat menguntungkan untuk PA6 dibandingkan dengan PA66. Karena PA6 terbuat dari monomer tunggal (kaprolaktam), ia dapat didepolimerisasi kembali menjadi kaprolaktam murni melalui hidrolisis atau glikolisis, dan monomer yang diperoleh kembali kemudian dapat dipolimerisasi ulang menjadi PA6 kualitas murni. Jalur daur ulang tertutup ini sudah beroperasi secara komersial — perusahaan termasuk Aquafil memproduksi Econyl, serat PA6 hasil regenerasi yang terbuat dari limbah pasca-konsumen seperti jaring ikan bekas dan serat karpet, dengan jejak karbon yang jauh lebih rendah dibandingkan produksi murni.

Penilaian siklus hidup menunjukkan bahwa untuk memproduksi 1 kg PA6 perawan memerlukan sekitar 120–130MJ energi dan menghasilkan sekitar 6–8 kg emisi setara CO₂. PA6 daur ulang mengurangi angka-angka ini sebesar 50–80% tergantung pada jalur daur ulang, menjadikannya salah satu polimer rekayasa yang lebih dapat didaur ulang dari sudut pandang kimia.

Kaprolaktam berbahan dasar hayati, yang berasal dari bahan baku nabati, juga sedang dikembangkan secara aktif sebagai cara untuk mengurangi ketergantungan produksi PA6 pada bahan bakar fosil, meskipun skala komersialnya masih terbatas hingga saat ini.

Keterbatasan dan Pertimbangan Desain untuk PA6

Meskipun Poliamida 6 menawarkan kombinasi sifat yang menarik, namun tidak cocok secara universal untuk setiap aplikasi. Desainer dan insinyur harus menyadari keterbatasan berikut:

• Perubahan dimensi yang disebabkan oleh kelembapan: Seperti yang telah dibahas, batas pembengkakan higroskopis digunakan dalam rakitan dengan toleransi ketat yang terkena berbagai kelembapan atau perendaman air langsung tanpa kompensasi desain yang tepat.
• Degradasi UV: PA6 yang tidak dimodifikasi akan terdegradasi di bawah paparan sinar UV yang berkepanjangan, menyebabkan permukaan menjadi kapur, rapuh, dan perubahan warna. Nilai yang distabilkan UV atau lapisan pelindung diperlukan untuk aplikasi luar ruangan.
• Sensitivitas asam dan basa kuat: PA6 diserang oleh asam mineral pekat (HCl, H₂SO₄) dan alkali kuat, yang menghidrolisis ikatan Amida dan menyebabkan pemutusan rantai. Aplikasi yang melibatkan bahan kimia tersebut memerlukan bahan alternatif.
• Merayap di bawah beban berkelanjutan: Seperti semua termoplastik semi-kristal, PA6 menunjukkan creep (deformasi lambat di bawah beban konstan), yang harus diperhitungkan dalam aplikasi struktural jangka panjang, terutama pada suhu tinggi atau kondisi terkondisi.
• Penyusutan dan lengkungan: PA6 memiliki penyusutan cetakan yang relatif tinggi (0,6–1,8% untuk grade tidak terisi, dan 0,3–0,7% secara anisotropis untuk grade berisi kaca), yang memerlukan desain cetakan yang cermat dan kontrol parameter pemrosesan untuk meminimalkan lengkungan pada bagian datar atau asimetris.

Untuk aplikasi di mana keterbatasan ini merupakan pemecah masalah, alternatifnya mencakup PA12 (penyerapan kelembapan lebih rendah), POM (stabilitas dimensi lebih baik), PPS (ketahanan kimia dan termal yang unggul), atau PEEK (kinerja ekstrem namun dengan biaya jauh lebih tinggi).
